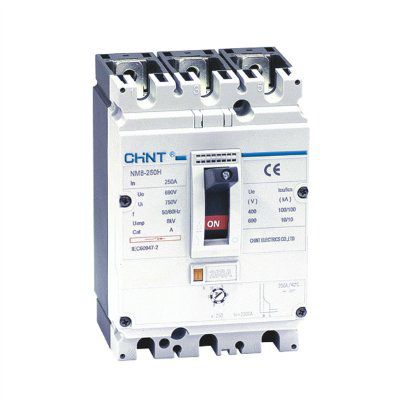

Автоматические выключатели NM8 Chint

Автоматические выключатели серии NM8, NM8S, производства компании CHINT (Китай)

Краткое описание (Полное описание см. в каталоге)

Характеристики

Сертификаты: КЕМА, РСТ, UKRTEST, ESC, СВ;
Электрические характеристики: до 690В переменного тока частоты 50/60Гц, до 500В постоянного тока, 16 - 1250А
Стандарт соответствия: ГОСТ Р 50030.2

Автоматические выключатели NM8 Chint Обозначение типа защитной характеристики: отсутствует - защита линий и оборудования М - защита электродвигателей Обозначение числа и назначения полюсов: 2 - двухполюсные 3 - трёхполюсные
- четырёхполюcные 4А - четырёхполюсные с N полюсом без расцепителей от сверхтоков, не обладающим коммутационной способностью, номинальный ток полюса равен номинальному току фазных полюсов 4В - четырёхполюсные с N полюсом без расцепителей от сверхтоков, обладающий коммутационной способностью, номинальный ток полюса равен номинальному току фазных полюсов,
N полюс замыкается и размыкается ранее фазных полюсов
4С - четырёхполюсные с n полюсом с расцепителями от сверхтоков, и обладающим коммутационной способностью, номинальный ток полюса равен номинальному току фазных полюсов, n полюс замыкается и размыкается ранее фазных полюсов
4D - четырёхполюсные с N полюсом с расцепителями от сверхтоков, не обладающим коммутационной способностью, номинальный ток полюса равен номинальному току фазных полюсов
4Е - четырёхполюсные с n полюсом с расцепителями от сверхтоков
и обладающим коммутационной способностью, номинальный ток полюса равен 0,5 номинального тока фазных полюсов

4F - четырёхполюсные с n полюсом с расцепителями от сверхтоков, не обладающим коммутационной способностью, номинальный ток полюса равен 0,5 номинального тока фазных полюсов
Значения номинальных токов выключателей для исполнений выключателей с наибольшим номинальным током:

125 - 16,20,25, 32,40, 50, 63, 80, 100, 125

250 - 100,125,160,180, 200,225,250 400-250,315,350,400

630 - 250,315,350,400, 500,630 (для исполнений выключателей с тепловыми и электромагнитными расцепителями номинальные токи от 250 до 500а)
800 - 630, 700, 800
1250 - 630, 700, 800, 1000, 1250

Условное обозначение класса ( типа ) отключающей способности:

- стандартный класс (применяются технологии токоограничения)
Н - с высокой отключающей способностью ( применяются технологии токоограничения ) R - токограничивающий тип ( применяются технологии токоограничения )
Наибольшие номинальные токи исполнений выключателей: 125,250, 630(400), 1250(800) Условное обозначение типов расцепителей от сверхтоков: отсутствует - тепловой и электромагнитный расцепители М - только электромагнитный расцепитель; S - электронный расцепитель
Условное обозначение серии
Условное обозначение автоматического выключателя Условное обозначение кода изготовителя ( компании )

Условия применения:

Диапазон температур: от -25 до 70°С. Температура 40°С является контрольной для нормирования защитных характеристик выключателей с тепловыми и электромагнитными расцепителями сверхтоков. При применении выключателей с температурой окружающей среды отличной от 40°С следует корректировать значение номинального тока применяя температурный коэффициент, указанный на стр. 127.
Высота над уровнем моря: не более 2000м (при применении выключателей на большей высоте следует учитывать необходимость снижения величины номинального тока )
Категория загрязнения среды: 3
Допустимая влажность воздуха:
Допустимая относительная влажность воздуха в месте установки выключателя не должна превышать 50% при температуре 40°С. Более высокое значение влажности допустимо при более низкой температуре, например, влажность воздуха 90% допустима при температуре не более 20°С.

Здесь можно купить Автоматические выключатели NM8 Chint в г. Казань по цене 4728 руб. за шт
На Энергопортал.ру представлено 357 позиций контакторов и пускателей. Выберите лучшее предложение в нашем каталоге!

Цена действительна до 06.04.2016 г., после чего стоимость необходимо уточнить у поставщика.
